Vollständige Beschreibung
10MX ist das neueste und beste Mitglied der Isochrone-Familie. Sie enthält Technologien von zwei legendären Antelope Produkten. Die atomare Präzision der 10M und der hochentwickelt...
mehr lesen10MX ist das neueste und beste Mitglied der Isochrone-Familie. Sie enthält Technologien von zwei legendären Antelope Produkten. Die atomare Präzision der 10M und der hochentwickelte Jitter-Management-Algorithmus von Trinity sind in einem futuristischen 1U-Gehäuse kombiniert und bietet das stabilste und musikalischste Clocking der Welt.
Der 10MX ist eine Verschmelzung von bewährten Technologien und modernem Industriedesign, bei dem keine Kompromisse erlaubt sind und sowohl die Verarbeitungsqualität als auch die hervorragende Leistung oberste Priorität haben. Die neue Rubidium Atomic Clock ist eine Offenbarung, mit mehr als 20 Jahren Erfahrung in der digitalen Audiowelt und lässt die Klarheit, Tiefe, Breite und 3-Dimensionalität, die den analogen Klang auszeichnen, lebendig werden.
Der 10MX passt in jede Studioumgebung - von der Aufnahme bis zum Mixing und Mastering. Es ist perfekt für Aufnahme-, Misch- und Mastering-Umgebungen geeignet. Sein Formfaktor, der nur 1U im Rack-Platz einnimmt, ist er ideal für Live-Sound-Anwendungen, bei denen Rack-Slots ein kostbares Gut sind.
Mit den multiplen Atomausgängen können bis zu 10 Geräte gleichzeitig über BNC Ausgänge von 10MHz getaktet werden. Das Gerät kann auch als Masterclock mit 4 Ausgängen verwendet werden und unterstützt die hervorragende Abtastrate von bis zu 768 kHz über BNC. Zwei weitere Clocking-Ausgänge sind verfügbar über AES und zwei über S/PDIF.
Greifen Sie auf alle Funktionen des 10MX über seine benutzerfreundliche Software-App oder über das elegante Bedienfeld zu. Die neue Rubidium Atomic Clock lässt sich ebenso einfach über die Frontplatte oder über das intuitive Software-Bedienfeld, das für OS X und Windows verfügbar ist und über einen USB-Port angeschlossen wird bedienen.
Technische Daten
Spezifikationen:
Phasenrauschen (SSB)
1Hz ≤-70 dBc/Hz
10Hz ≤-87 dBc/Hz
100Hz ≤-114 dBc/Hz
1kHz ≤-130 dBc/Hz
10kHz ≤-140 dBc/Hz
Kurzzeit-Stabilität
t=1s ≤3E-11
t=10s ≤1.6E-11
t=100s ≤...
mehr lesen
Spezifikationen:
Phasenrauschen (SSB)
1Hz ≤-70 dBc/Hz
10Hz ≤-87 dBc/Hz
100Hz ≤-114 dBc/Hz
1kHz ≤-130 dBc/Hz
10kHz ≤-140 dBc/Hz
Kurzzeit-Stabilität
t=1s ≤3E-11
t=10s ≤1.6E-11
t=100s ≤8E-12
Zeitdrift in einem 24-Stunden-Zeitraum:
Aufwärmzeit
8 - 10 Minuten (abhängig von der Umgebungstemperatur)
Word-Clock-Eingang
1 x Worttakteingang @ 75 Ohm 3Vpp auf BNC 44,1 - 384kHz
Maximale Stoßfestigkeit
Nicht in Betrieb, im Flightcase montiert:
100m/s2 (~10,2 g*), 11 msec Halbsinusimpuls nach IEC 60068-2-27:2008
Nicht betriebsbereit, in Originalverpackung:
300m/s2 (~30,6 g*), 5 msec Halbsinusimpuls nach IEC 60068-2-27:2008
* g - Gravitationsbeschleunigung

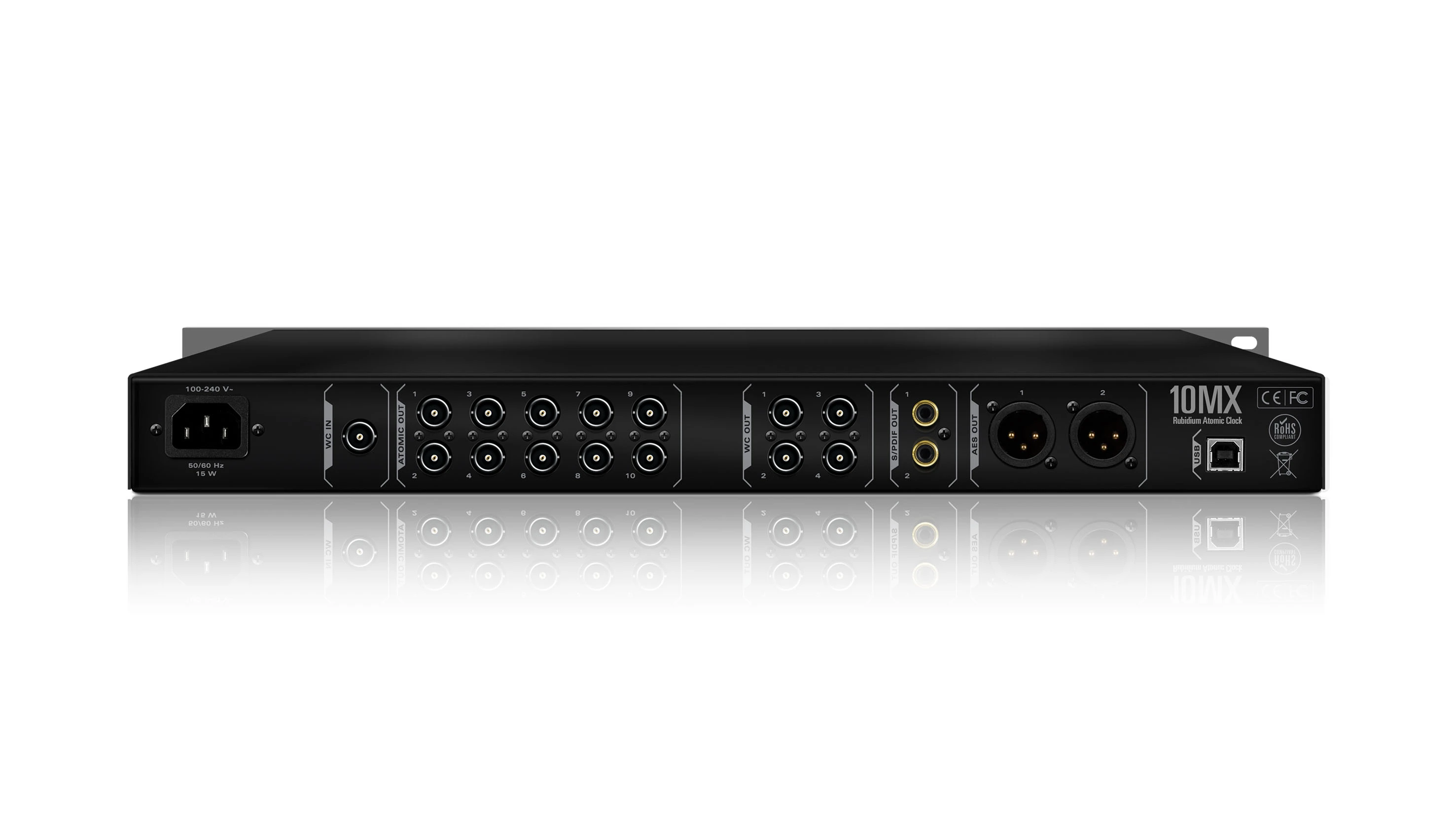

Ausgänge
Wort-Takt: 4 x BNC
AES/EBU: 2 x XLR
S/PDIF: 2 x RCA
Word-Clock-Ausgänge
4 x Word-Clock-Ausgänge @ 75 Ohm 3Vpp auf BNC 44,1 - 768 kHz Rechtecksignal
USB-E/A
USB 2.0 Hi-Speed; Datenstrom bis zu 480Mbits/384kHz, Typ B
Taktgebendes System
Akustisch fokussierte Taktung der 4. Generation
64-Bit-DDS
Ofengesteuerter Quarzoszillator
Taktstabilität
+/-0,0 2 PPM, ofengesteuert bei 64,5 °C
Atomare Referenz
Rubidium Ultrastabiler resonanzgesteuerter Hauptoszillator
Frequenz
10 MHz
Frequenz-Genauigkeit
Besser als ±5E-11 @25C (±0,05 PPB)
Alterung
Täglich* ±2,5E-11
Monatlich* ±1E-10
Jährlich ±1E-9
(*nach 1 Tag &Lampe bzw. 1 Monat Betrieb)
Atomtaktausgänge
10 x BNC Sinusförmig, 10MHz, 75 Ohm, 1Vpp typisch (unbelastet)
Abtastraten (kHz)
32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768
Word-Clock-Spezifikationen
TTL-Pegel, 75 Ohm Ausgangsimpedanz
USB
USB 2.0 Full-Speed, Typ B, nur zur Steuerung
Betriebstemperatur
0-50°C, 32-122°F
Gewicht
2,8 kg/6,17 lb
Abmessungen
482,6 (B) х228 (T) х 44 (H) mm
19 (B) x 9 (T) x 1.73 (H) Zoll
Stromversorgung
AC
Leistungsaufnahme
15 W
Luftfeuchtigkeit
30 - 80% RH nicht kondensierend
Stromversorgungseingang
100 - 240 V~
System-Anforderungen
Windows
Betriebssystem: Windows 7/8/8.1/10
Festplattenspeicher: Mindestens 512 MB verfügbarer Festplattenplatz
USB: 1x USB 2.0-Anschluss
Erforderliche USB-Bandbreite (für Firmware-Update): 80%-90%
CPU: Intel- oder AMD-äquivalente CPU mit einer Betriebsfrequenz von mindestens 2GHz
Speicher (RAM): 4 GB Minimum (8 GB oder mehr empfohlen)
MAC
OS X: 10.9/10.10/10.11/10.12 (Sierra empfohlen)
Festplattenspeicher: Mindestens 512 MB verfügbarer Festplattenplatz
USB: 1x USB 2.0/3.0-Anschluss
Erforderliche USB-Bandbreite: 80%-90%
Speicher (RAM): 4GB Minimum (8GB oder mehr empfohlen)
CPU: Intel Core 2 Duo (Minimum) Intel Core i3 ™ oder höher (empfohlen)
Zusätzliche Informationen: Internetverbindung erforderlich
Das Master-Clock-Biest; 4 Wordclocks für bis zu 768 kHz
Akustisch fokussiertes 64-Bit-Clocking
Einwandfreies Clocking durch den weltbekannten Jitter-Management-Algorithmus von Antelope Audio
Mit den Atomic Outputs des 10MX können bis zu 10 Geräte gleichzeitig getaktet werden
2 x S/PDIF- und 2 x AES/EBU-Masterclocking-Ausgänge mit bis zu 192 kHz
Intuitives Software-Bedienfeld
PC/Mac-Verbindung über USB, ermöglicht Fernsteuerung und Firmware-Upgrades
Atomare Taktung
