Doepfer A-101-1 Vactrol Steiner Filter

Synthesizer

Hersteller-Infos anzeigen

nicht lagernd, Lieferzeit lt Versandinfo

€ 150,00 *)

Marke
Doepfer

Artikel Nummer
S3036753

Versandgewicht
0,1kg

Varianten
Marke: Doepfer
Artikel Nummer: S3036753
Versandgewicht: 0,1kg

IN DEN WARENKORB

Frage zum Produkt

Vactrol Multitype Filter Resonanz erreicht Selbstoszilation getrennte Inputs für LP/BP/HP 3 CV-Eingänge für die modulation der Eckfrequenz 2 CV-Eingänge für die modulation der Resonanz 2 Outputs
Modul Type	Filter Eurorack: Ja

Vollständige Beschreibung

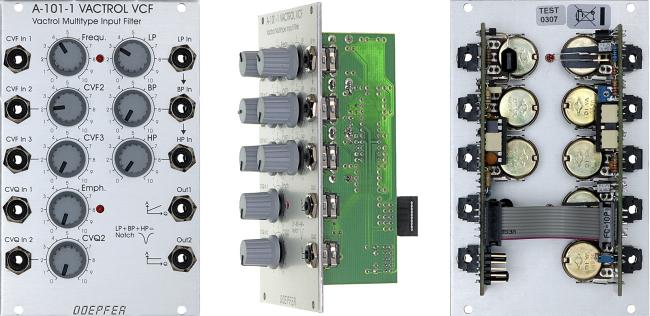

Das Modul A-101-1 ist ein spezielles Multimode-Filter, das auf einer Idee von Nyle A. Steiner aus dem Jahr 1974 beruht (veröffentlich in Electronic Design, Heft 25, Dezember 1974, Seite 96 ff). Der Entwurf basiert auf der Filter- Standardschaltung mit Einfachmitkopplung (nicht-invertierender Verstärker), wobei die verschiedenen Filtertypen durch Einspeisung des Audio-Signals an verschiedenen Punkten der Schaltung entstehen. Daher besitzt dieses Filter für die Tiefpass (LP), Bandpass (BP) und Hochpass (HP) je einen eigenen Eingang und einen gemeinsamen Ausgang, an dem alle drei Eingangssignale gleichzeitig erscheinen. Man kann somit in dieses Filter gleichzeitig 3 verschiedene Audiosignale einspeisen, die am Ausgang aufsummiert und in unterschiedlicher Filterung (Tiefpass/Bandpass/Hochpass) erscheinen. Führt man allen drei Eingängen das gleiche Signal zu, so erhält man durch unterschiedliche Einstellungen der 3 Eingangsabschwächer eine beliebige Kombination von Tiefpass, Bandpass und Hochpass. Auch ein Notch-Filter ist hierbei möglich. Die 3 Filtereingänge sind über Schaltbuchsen normalisiert, d.h. wenn an den Eingangsbuchsen für Bandpass und Hochpass keine Steckverbindung vorgenommen wird, liegt hier auch das Tiefpass-Eingangssignal an. Als weiteres Feature besitzt das Modul zwei Audio-Ausgänge. Der Ausgang 1 (Out 1) ist der Ausgang der Original-Filterschaltung. Da der Pegel dieses Ausgangs sehr stark mit der Resonanzeinstellung schwankt (höhere Resonanz = höherer Pegel), wurde ein zweiter Ausgang (Out 2) vorgesehen, bei dem dieses Verhalten mehr oder weniger kompensiert ist. Hierzu wird ein zusätzlicher Vactrol verwendet, der in Serie zu dem Vactrol liegt, mit dem die Resonanz gesteuert wird. Mit diesem zusätzlichen Vactrol wird ein einfacher Abschwächer (ein einfacher VCA) aufgebaut, der das Ansteigen des Ausgangspegels bei höheren Resonanzeinstellungen annähernd kompensiert. Die Resonanz kann bis zur Eigenschwingung des Filter angehoben werden, wobei auf Grund der Vactrol-Toleranzen die Eigenschwingung nicht gleichmäßig über den gesamten Frequenzbereich verfügbar ist
