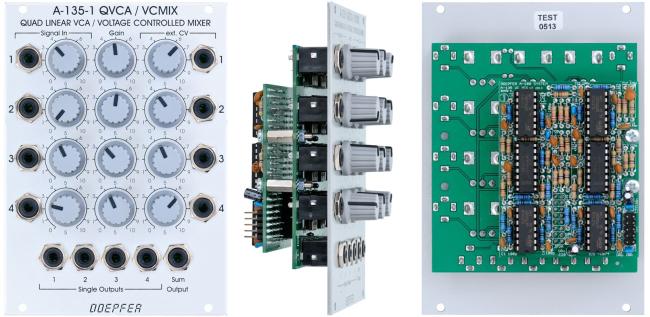

Doepfer A-135-1 Quad VCA / VC-Mixer

Synthesizer

Hersteller-Infos anzeigen

nicht lagernd, Lieferzeit lt Versandinfo

€ 150,00 *)

Marke
Doepfer

Artikel Nummer
S3038470

Versandgewicht
0,1kg

Varianten
Marke: Doepfer
Artikel Nummer: S3038470
Versandgewicht: 0,1kg

IN DEN WARENKORB

Frage zum Produkt

4 Audio Eingänge mit Abschwächer 4 CV Eingänge mit Abschwächer 4 Gainregler 4 Einzelausgänge 1 Mischausgang
Modul Type	Mixer / X-Fader Eurorack: Ja

Vollständige Beschreibung

Für jeden VCA stehen ein Audio-Eingang mit Abschwächer, ein Steuerspannungseingang mit Abschwächer und ein Gain-Regler zur Verfügung. Als VCAs kommen hochwertige CEM-ICs zum Einsatz (SSM2164 bei Versi...
mehr lesen

Informationen vom Hersteller

Technische Daten

Hinweise: Die zweite Version des A-135-1 ist auch für die Verarbeitung von langsam veränderlichen Steuersignalen geeignet (gleichspannungsgekoppelte Ein/Ausgänge) und verfügt zusätzlich über vier Einzelausgänge. Das Modul kann daher auch als vier getrennte lineare VCAs betrieben werden. Die neue Version wird seit Mai 2013 produziert und ist daran erkennbar, dass vier Einzelausgänge vorhanden sind, die Frontplatte nur 18 TE breit ist und als VCA-ICs SSM2164/V2164 verwendet werden. Seit Januar 2014 wird die Version 3 des A-135-1 ausgeliefert. Im Vergleich zur Version 2 wurden die Ein- und Ausgänge normalisiert und bei dem Summenausgang kann zwischen allen und selektierten VCAs gewählt werden. Alle Signal-Eingänge sind normalisert, d.h. der Signal-Eingang 1 ist über die Schaltbuchse mit dem Signal-Eingang 2 verbunden, solange kein Stecker im Signal-Eingang 2 steckt. Sinngemäß das gleiche gilt für die Signal-Eingänge 2/3 und 3/4. Die Normalisierungen können durch das Abziehen von Jumpern (Steckbrücken) auch unterbrochen werden. Alle CV-Eingänge sind normalisert, d.h. der CV-Eingang 1 ist über die Schaltbuchse mit dem CV-Eingang 2 verbunden, solange kein Stecker im CV-Eingang 2 steckt. Sinngemäß das gleiche gilt für die CV-Eingänge 2/3 und 3/4. Die Normalisierungen können durch das Abziehen von Jumpern auch unterbrochen werden. Die Betriebsart des Summenausgangs kann mit Hilfe eines Jumpers zwischen "All" und "Selection" gewählt werden. Im "All"-Modus werden in jedem Fall alle vier VCA-Ausgänge summiert. Im "Selection"-Modus werden die VCAs aus dem Summensignal entfernt, bei denen ein Stecker in den betreffenden Einzelausgang gesteckt wird. Ob es sich bei einem A-135-1 um die Version 2 oder 3 handelt, können Sie daran erkennen, ob die zusätzlichen Jumper vorhanden sind (Version 3) oder nicht (Version 2). Sie können die beiden Versionen auch an Hand des Leiterplatten-Aufdrucks auf der kleineren Leiterplatte (BOARD A) unterscheiden: dieser lautet bei der Version 2 "V2 2013", bei Version 3 "V3 2014".

Weitere Eigenschaften

USB Anschluss	Nein
USB Powered	Nein
Lautsprecher	Nein
