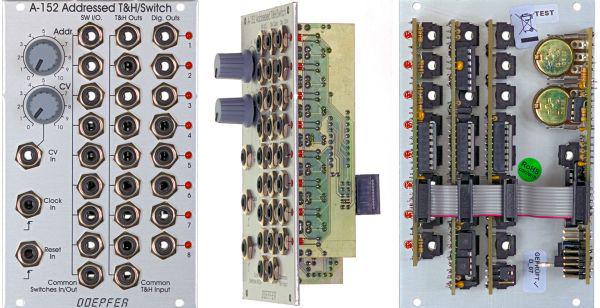

Doepfer A-152 Volt.Addr. T and H/Switch

Synthesizer

Hersteller-Infos anzeigen

nicht lagernd, Lieferzeit lt Versandinfo

€ 144,00 *)

UVP: € 150,00

Marke
Doepfer

Artikel Nummer
S3038533

Versandgewicht
0,5kg

Varianten
Marke: Doepfer
Artikel Nummer: S3038533
Versandgewicht: 0,5kg

IN DEN WARENKORB

Frage zum Produkt

8-fach-Drehschalter Sektion 8-fach-T&H Sektion Digital Ausgang Sektion 1 CV Eingang 1 Clock Eingang 1 Reset Eingang
Modul Type	Sequencer / Schalter Eurorack: Ja

Vollständige Beschreibung

Der momentan aktive Ein/Ausgang wird mit einer LED angezeigt. Zusätzlich sind 8 digitale Ausgänge (high/low) verfügbar. Statt der Adressierung des aktiven Ein/Ausgangs über eine Steuerspannung, ist auch die Clock/Reset-Steuerung des Moduls in der Art eines Sequenzers möglich. Die steigende Flanke des Clock-Signals löst dabei das Fortschalten zur nächsten Stufe aus. Ein "high"-Pegel am Reset-Eingang setzt auf Stufe 1 zurück.Grundsätzliche Arbeitsweise des Moduls: Die Summe der Spannungen des manuellen Adress-Regler "Addr." und der externen Steuerspannung "CV In", die mit dem Regler "CV" abgeschwächt werden kann bestimmen die aktive Stufe der drei Untereinheiten Multiplexer, T&H und Digitalausgänge. Bei der Steuerung des Moduls über Clock/Reset muss die anliegende Steuerspannung konstant bleiben, da die Steuerspannung Priorität über die Clock/Reset-Steuerung hat.Die Untereinheit 1 ist ein bidirektionaler 8-fach-Multiplexer. Der gemeinsame Anschluss (Common Switches In/Out) und die Einzelanschlüsse (SW I/O) können als Eingang oder Ausgang arbeiten. Werden die Einzelanschlüsse als Eingänge benutzt, so fungiert der gemeinsame Anschluss als Ausgang und umgekehrt. Es können sowohl Steuerspannungsquellen als auch Audiosignale geschaltet werden. Der schaltbare Spannungsbereich umfasst dabei den vollen A-100-Spannungsbereich von -12V....+12V, d.h. es können alle im A-100 vorkommenden Spannungen ohne Einschränkungen geschaltet werden.Die Untereinheit 2 ist die adressierbare 8-fach-T&H. Die am gemeinsamen Eingang anliegende Spannung wird auf den momentan angewählten Ausgang durchgeschaltet. Sobald ein anderer Ausgang angewählt wird, wird an dem betreffenden Ausgang zuletzt anliegende Spannung gehalten. Es kann hiermit beispielsweise die "Toggling T&H"-Funktion des Buchla-Moduls 266 "Source of Uncertainty" realisiert werden, wobei hierfür jedoch nur die ersten beiden T&H-Ausgänge benötigt werden. Diese Einheit kann auch ähnlich einem analogen (Schiebe)-register verwendet werden. Der Unterschied zu einem "echten" analogen Schieberegister besteht darin, dass die Analogspannungen nicht an den nächsten Ausgang weitergeschoben werden sondern dem betreffenden Ausgang fest zugeordnet bleiben. In einigen Anwendungsfällen ist das Resultat jedoch das gleiche.Die Untereinheit 3 ist die Digitalausgang-Sektion. Der digitale Ausgang der momentan gewählten Stufe ist "high", alle anderen "low". Die Digitalausgänge können beispielsweise zur Triggerung von Hüllkurvengeneratoren oder zur Verringerung der anwählbaren Stufen im geclockten Modus verwendet werden, indem einer der Digitalausgänge mit dem Reset-Eingang verbunden wird.

Informationen vom Hersteller

Technische Daten

Weitere Eigenschaften

USB Anschluss	Nein
USB Powered	Nein
Lautsprecher	Nein

Mehr Informationen

A-152 ist ein vielseitig einsetzbares Schalter/Multiplexer und Mehrfach-Track&Hold-Modul. Es vereint einen spannungsadressierbaren elektronischer 8-fach-Drehschalter und eine 8-fache T&H, die auch als...
mehr lesen
