Vollständige Beschreibung

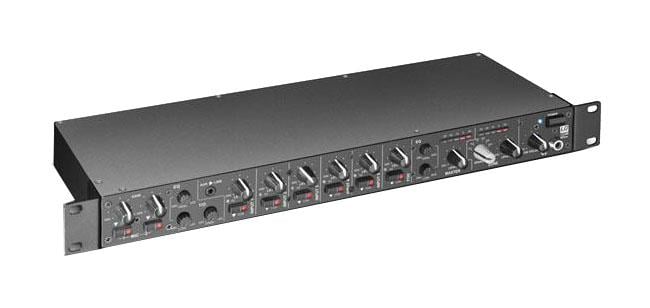

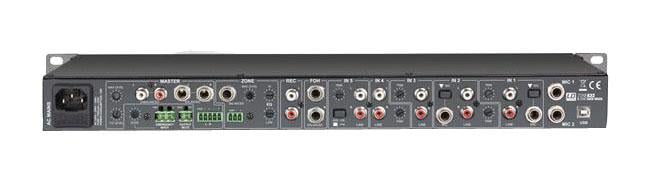

Der ZONE 622 ist ein besonders kompakter 1 HE Zonenmischer mit 6 Line- und 2 Mikrofonkanälen , die einem Stereo- und einem Mono-Masterausgang zugeordnet werden können. Das Gerät verfügt über alle wese...
mehr lesenDer ZONE 622 ist ein besonders kompakter 1 HE Zonenmischer mit 6 Line- und 2 Mikrofonkanälen , die einem Stereo- und einem Mono-Masterausgang zugeordnet werden können. Das Gerät verfügt über alle wesentlichen Funktionen, einen Eingang für ein externes Notfall-Durchsagesystem mit eigenem Lautstärkeregler und einen Anschluss zum ferngesteuerten Stummschalten. Der ZONE 622 eignet sich zur Beschallung separater Zonen in Restaurants, Clubs, Hotels, Fitnesscentern und für Präsentationen.Die beiden symmetrierten Mikrofonkanäle mit Stereoklinken-Eingang sind mit Reglern für Gain, Talkover-Lautstärke, Talkover-Dämpfung,12V-Phantomspeisung und einer gemeinsamen 2-Band-Klangregelung ausgestattet. Die Line-Kanäle 1 und 2 können auch zum unsymmetrischen Anschluss von Mikrofonen genutzt werden, Kanal 6 ist speziell für symmetrische FOH-Signale ausgelegt. Die Stereo-Eingangskanäle des ZONE 622 besitzen Cue-Taster und Lautstärkeregler mit Signalanzeige, die Kanäle 1 - 5 zusätzliche Gain-Trimmer. Darüber hinaus verfügt der Zonenmixer über einen 3,5 mm Miniklinken-Eingang und einen USB-Port , der als Stereo-Ein- und Ausgang (Recording Out) dient. So läßt sich der ZONE 622 wie ein externes Audio-Interface nutzen.Die Stereo- und Mono-Ausgangssektionen besitzen eigene Pegelanzeigen, 2-Band-Klangregelung, Trimmer zur Einstellung der maximalen Ausgangspegel sowie elektronisch symmetrierte Klinken- und Klemmblock-Anschlüsse . Die Stereo-Sektion verfügt zusätzlich über unsymmetrische Cinch-Buchsen. Ein regelbarer Kopfhöreranschluss zum Vorhören und ein Recording-Ausgang vervollständigen die Ausstattung des ZONE 622 .
Technische Daten
Typ: Stereo
Anzahl Zonen: 2 (Master, Zone)
Einbauhöhe: 1 HE
Eingangskanäle gesamt: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
Frequenzgang: 20 - 40000 Hz
Mikrofonkanäle: 2 (mit ...
mehr lesen
Typ: Stereo
Anzahl Zonen: 2 (Master, Zone)
Einbauhöhe: 1 HE
Eingangskanäle gesamt: 8 (2x Mic, 2x Mic/Line, 3x Line, 1x FOH)
Frequenzgang: 20 - 40000 Hz
Mikrofonkanäle: 2 (mit Phantom Power 12 V)
Anschlüsse Mikrofonkanäle: 6,3 mm Klinke (unsymmetrisch)
Bedienelemente Mikrofonkanäle: Gain, On/Off, 1 x EQ Hi, 1 x EQ Low, 1 x Talk Over Damp, 1 x Talk Over Level
Anzeigeelemente Mikrofonkanäle: On-LED
Eingangsimpedanz Mikrofonkanäle: 4 kOhm
Eingangsempfindlichkeit Mikrofonkanäle: 6,1 mV
THD Mikrofonkanäle: 0,08 %
Line- / Mikrofon-Kanäle: 2
Line- / Mikrofon-Eingangsanschlüsse: 2 x Cinch, 6,3 mm Klinke (unsymmetrisch), 3,5 mm Stereo Klinke (Input 1)
Bedienelemente Line- / Mikrofon-Kanäle: Level, Cue, Mic/Line, Trim
Anzeigeelemente Line- / Mikrofonkanäle: Signal-LED, Cue-LED
Line-Kanäle: 3
Line-Eingangsanschlüsse: Input 3-4: 2 x Cinch, Input 5: 2 x Cinch + USB
Bedienelemente Line-Kanäle: Level, Cue, Trim
Anzeigeelemente Line-Kanäle: Signal-LED, Cue-LED
Eingangsimpedanz Line-Kanäle: 4 kOhm
Eingangsempfindlichkeit Line-Kanäle: 1,5 V
THD Line-Kanäle: 0,03 %
Eingangsempfindlichkeit AUX/Line (3,5 mm Stereo Klinke): 3 V
FOH-Kanäle: 1
Anschlüsse FOH-Eingang: 2 x 6,3 mm Klinke symmetrisch
Bedienelemente FOH-Kanäle: Level, Cue
Anzeigeelemente FOH-Kanäle: Signal-LED, Cue-LED
Line-Ausgänge: 3 (Master - Stereo, Zone - Mono, Rec - Stereo)
Ausgangsanschlüsse Master: 6,3 mm Klinke (2 x, symmetrisch), Cinch (2 x), Klemmblock
Bedienelemente Master: Level, EQ Hi, EQ Low, Max. Level
Anzeigeelemente Master: 5-Segment Level Meter
Ausgangspegel Master: 24 dBu (symmetrisch), 18 dBu (unsymmetrisch)
Ausgangsanschlüsse Zone: 6,3 mm Klinke (symmetrisch), Klemmblock
Bedienelemente Zone: Level, EQ Hi, EQ Low, Max. Level, Source Input 1-5/Mix
Anzeigeelemente Zone: 5-Segment Level Meter
Ausgangspegel Zone: 24 dBu (symmetr./ unsymmetr.)
Ausgangsanschlüsse Rec: 2 x Cinch
Kopfhörer-Ausgang: 1
Anschluss Kopfhörerausgang: 6,3 mm Klinke Stereo
Bedienelemente Kopfhörerausgang: Cue Volume
Ausgangsspannung Kopfhörerausgang: 1,25 V 32 Ohm
Zusätzliche Eingänge: 2 (Emergency Input, Output Mute)
Anschlüsse zusätzliche Eingänge: Klemmblock
Bedienelemente zusätzliche Eingänge: Level Emergency Input
Zusätzliche Bedienelemente: Power-Schalter
Zusätzliche Anzeigeelemente: Power-LED
Betriebsspannung: 220 - 250 V AC, 50 Hz
Netzanschluss: IEC Gerätebuchse
Leistungsaufnahme (max.): 18 W
Sicherung: T 500 mAL / 250 V
Abmessungen (B x H x T): 485 x 44 x 179 mm
Zubehör inklusive: Klemmblöcke, Netzkabel, Anleitung
