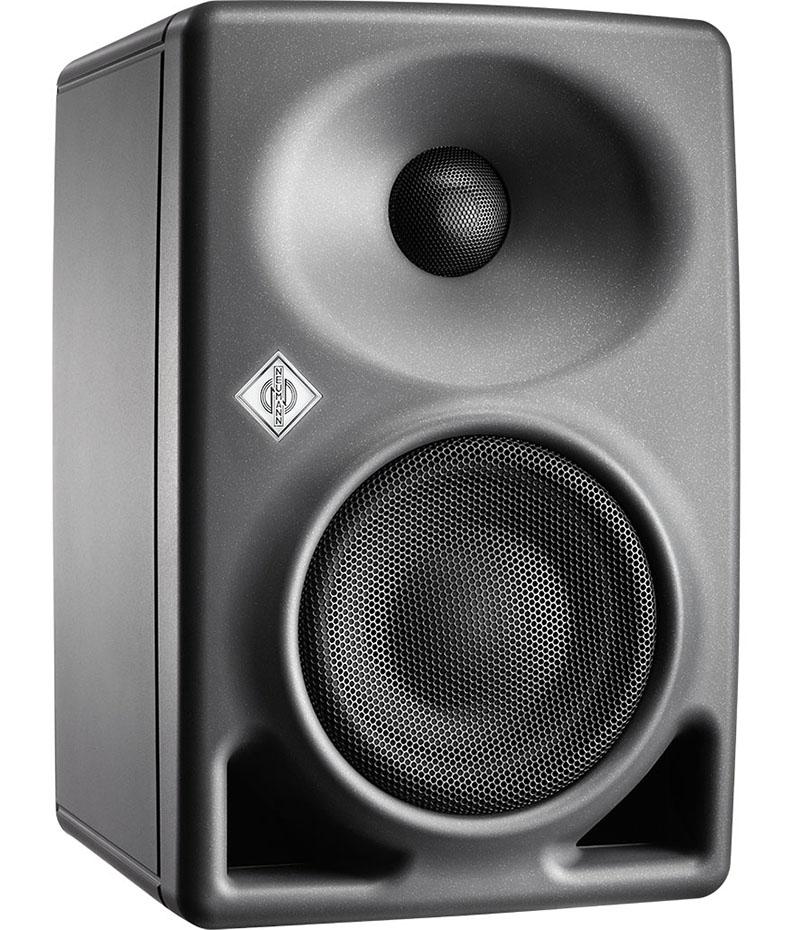

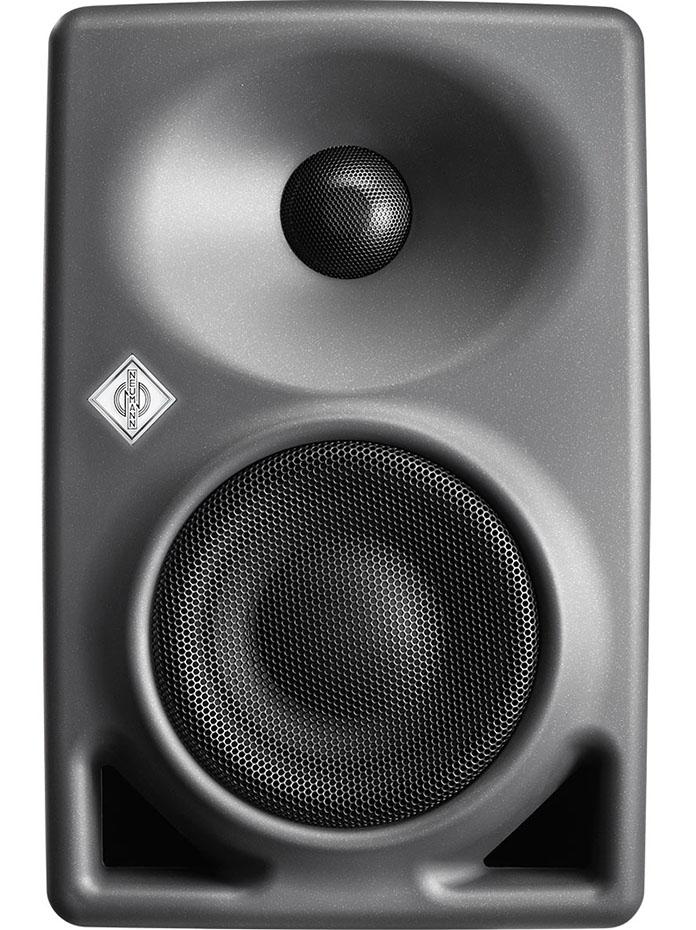

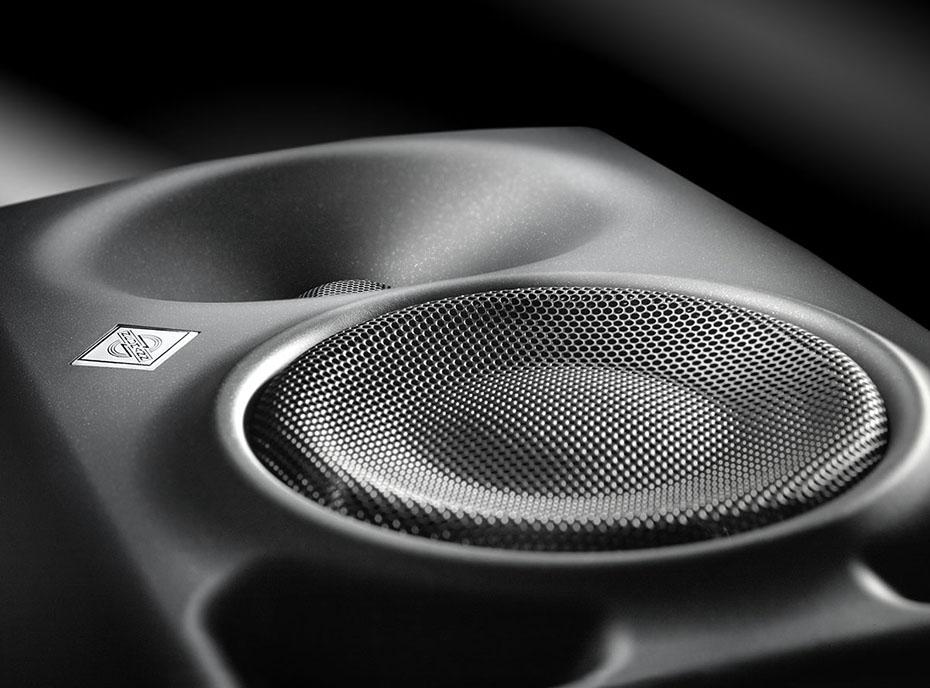

Der aktive 2-Wege-Studiomonitor KH 80 DSP zeichnet sich durch einen DSP, eine Netzwerksteuerung, ein Mathematically Modeled Dispersion™ Waveguide (MMD™), einen analogen Eingang und umfangreiches Monta...
mehr lesenDer aktive 2-Wege-Studiomonitor KH 80 DSP zeichnet sich durch einen DSP, eine Netzwerksteuerung, ein Mathematically Modeled Dispersion™ Waveguide (MMD™), einen analogen Eingang und umfangreiches Montagezubehör aus. Dadurch ist der Lautsprecher unter vielfältigen akustischen Bedingungen, mit beliebigen Signalquellen und an nahezu allen Orten einsetzbar. Der KH 80 DSP wurde mithilfe modernster Simulations- und Messtechnik entwickelt und überzeugt durch seine akustische Authentizität und Adaptierbarkeit an unterschiedlichste Aufstellungsbedingungen.Der KH 80 DSP kann als Nahfeldmonitor, als vorderer Lautsprecher in kleinen Mehr-kanalsystemen oder als hinterer Lautsprecher in kompakten Mehrkanalsystemen verwendet werden. Er ist in Projekt-, Musik- und Rundfunkstudios, Übertragungswagen und Postproduction-Studios für Mehrspuraufnahmen, Abmischungen und Mastering einsetzbar. Darüber hinaus eignet er sich auch für den Einsatz im häuslichen Bereich.
Technische Daten
Technische Daten
Akustik
-6 dB Freifeld-Frequenzgang 53 Hz … 22 kHz, ± 6 dB
-3 dB Freifeld-Frequenzgang 57 Hz … 21 kHz, ± 3 dB
Freifeld-Frequenzgang im Durchlassbereich 59 Hz … 20 kHz, ± 2 dB...
mehr lesen
Technische Daten
Akustik
-6 dB Freifeld-Frequenzgang 53 Hz … 22 kHz, ± 6 dB
-3 dB Freifeld-Frequenzgang 57 Hz … 21 kHz, ± 3 dB
Freifeld-Frequenzgang im Durchlassbereich 59 Hz … 20 kHz, ± 2 dB
Eigenstörgeräusch
(bei Eingangsverstärkung von
100 dB für 0 dBu) < 20 dB(A) bei 10 cm
Gesamtklirrfaktor (THD) < 0,5 % in 1 m
90 dB SPL (>200 Hz)
Maximalschalldruck im Vollraum / kalk. Halbraum bei 3% THD in 1 m
102,8 / 108,8 dB SPL
(gemittelt zwischen 100 Hz und 6 kHz)
Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m 92,1 dB SPL
(gemittelt zwischen 50 Hz und 100 Hz)
Kurzzeit-Maximalschalldruck mit IEC-gewichtetem Rauschen (IEC 60268-5) in 1 m unter typischen Abhörbedingungen 104 dB(C) SPL
Kurzzeit-Maximalschalldruck mit Musikmaterial in 2,3 m unter typischen Abhörbedingungen pro Paar 93 dB(C) SPL (Full Range Betrieb)
100 dB(C) SPL (mit Subwoofer)
Langzeit-Maximalschalldruck mit rosa Rauschen in 2,3 m unter typischen Abhörbedingungen (Box/Paar) 88 / 93 dB(C) SPL (Full Range Betrieb)
91 / 96 dB(C) SPL (mit Subwoofer)
Elektronik
Tieftonendstufe,
Dauer- (Peak-) Ausgangsleistung* 90 W (120 W)
Hochtonendstufe,
Dauer- (Peak-) Ausgangsleistung* 50 W (70 W)
Controller-Technologie digital, aktiv
Trennfrequenz 1,8 kHz
Crossover-Flankensteilheit (dB/Okt.) 48 dB/Okt., 8. Ordnung mit Phasenkorrektur

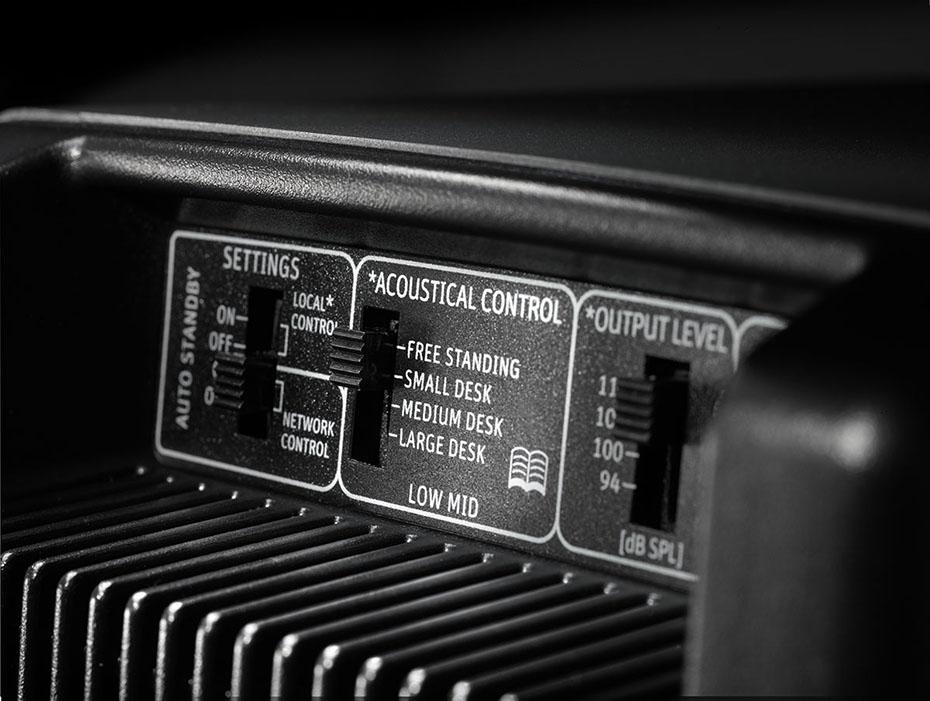

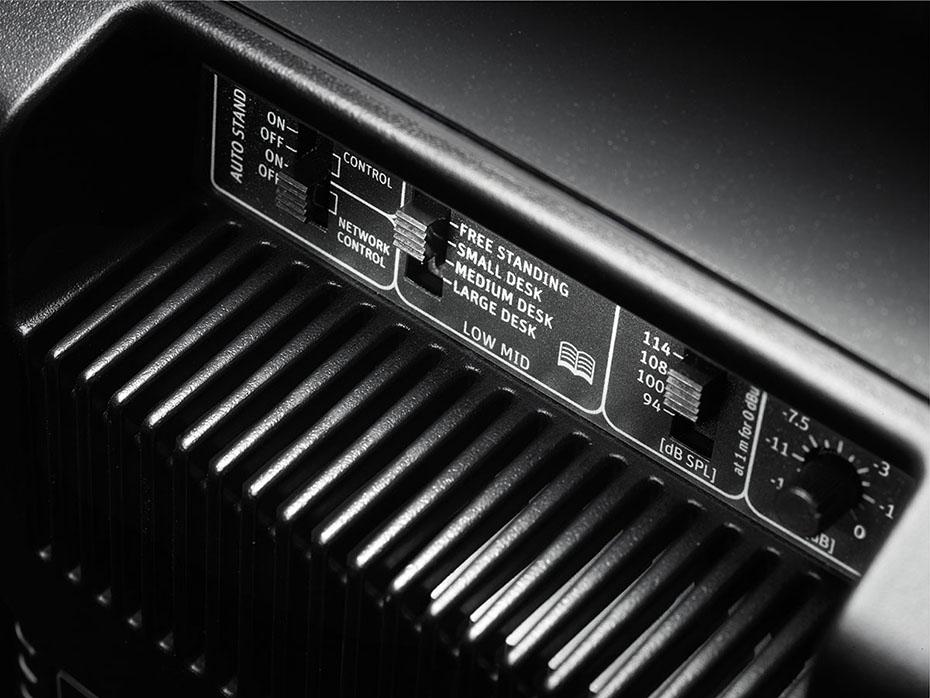

Akustikregler – Low Mid 0. -1,5. -3. -4,5 dB
Akustikregler – über Software Neumann.Control 8 x vollparametrische IIR-Filter + global wirkende Low/High Shelf Filter
FIR-Filter Phasenkorrektur linearphasig (170 Hz ... 16kHz, +/- 45°), analoge Emulation
Latenz A-D-A - linearphasig.
analoge Emulation 2 ms.
0,65 ms
Schutzschaltung unabhängige Softclip-, Peak- und Thermo-Limiter für Tieftöner und Hochtöner, Auslenkungslimiter für Tieftöner, Temperaturüberwachung Elektronik und Endstufe
Infraschall-Filterfrequenz. Flankensteilheit 61 Hz. 12 dB/Okt.

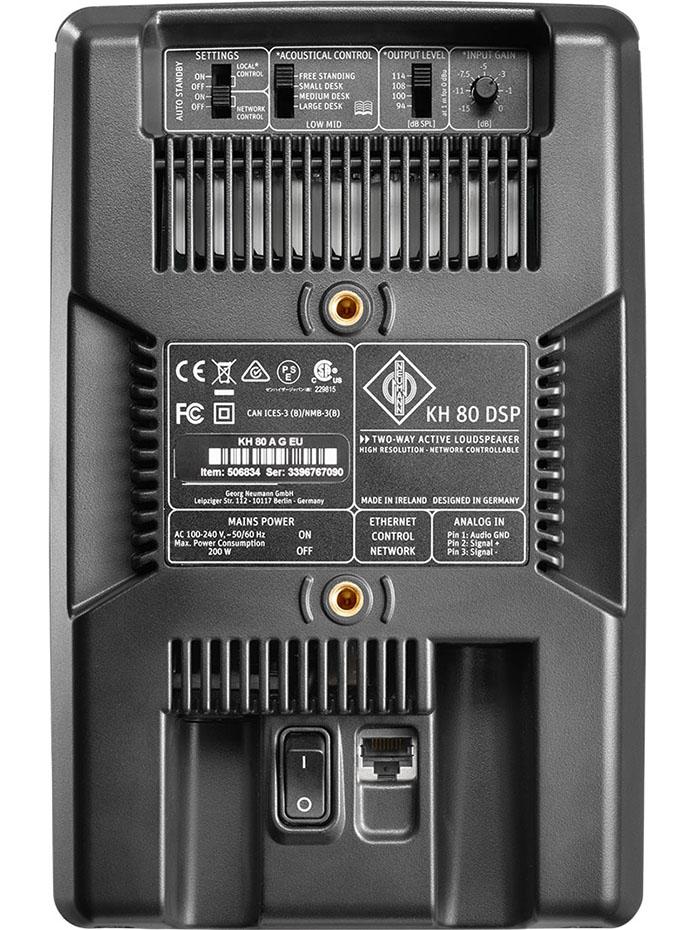

Eingänge XLR / 6,3-mm-Klinke, analog, elektronisch-symmetrisch
Impedanz 14k Ohm

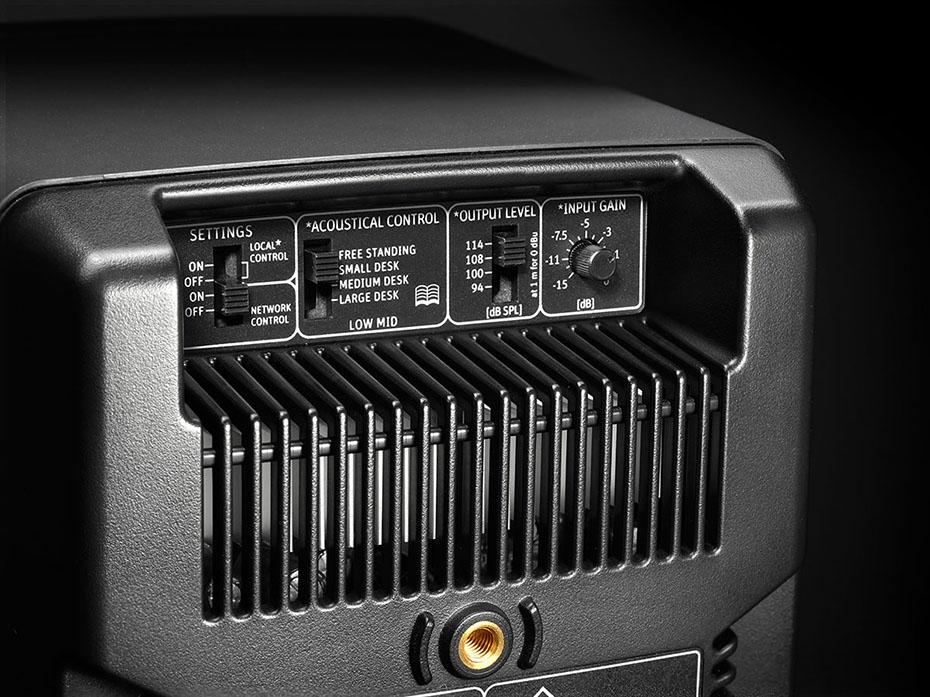

Eingangsverstärkungsregler (Empfindlichkeit) Output Level Schalterstellung Max. Input
94dBSPL: 24 dBu
100dBSPL: 18 dBu
108dBSPL: 10 dBu
114dBSPL: 4 dBu
Ausgangspegelschalter 94, 100, 108, 114 dB SPL
Gleichtaktunterdrückung (CMRR) > 56 dB @ 15 kHz
Max. Eingangspegel +24 dBu
(Ausgangspegelstellung auf 94 dB SPL)
Digitalwandler: Auflösung, Technik 24 Bit DAC, ?...?...
Digitale interne Abtastrate 48 kHz
Dynamikumfang D-A. Tieftöner, Hochtöner 114 dB, 117 dB
Delay-Einstellbereich für Audio-Video-Synchronisation (lip sync) und Laufzeitverzögerungen 0 … 70 ms
Audio-Video-Synchronisation (lip sync) max. Frames 1,75 (40 ms Frames) oder
2,1 (33 ms Frames)
Laufzeitverzögerung max. Abstand 24 m
Auflösung: Zeit/Entfernung 0,1 ms / 3,44 cm
Displays und Anzeigen:
Normalbetrieb
Identifikation
Limit / Clip / Fehler
Neumann Logo "Weiß"
Neumann-Logo "Rosé"
Neumann-Logo "Rot"
Netzspannung. Netzfrequenz 100-240 V~. 50/60 Hz
Leistungsaufnahme (230 V / 100 V):
Standby
Leerlauf
Volle Ausgangsleistung
<330 / <50 mW
9 / 8 W
180 W
Standby (Ruhezustand) deaktiviert, 90 Min. (Voreinstellung), oder über Software einstellbar
Mechanik
Gehäuseoberfläche, Farbe (Vorder- / Rückseite) lackierter Polycarbonat-Verbundwerkstoff, anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingung +10° C bis +40° C, <75% rel. Luftfeuchtigkeit, nichtkondensierend
Transport-/Lagerbedingungen ?...25° C bis +60° C, <90% rel. Luftfeuchtigkeit, nichtkondensierend

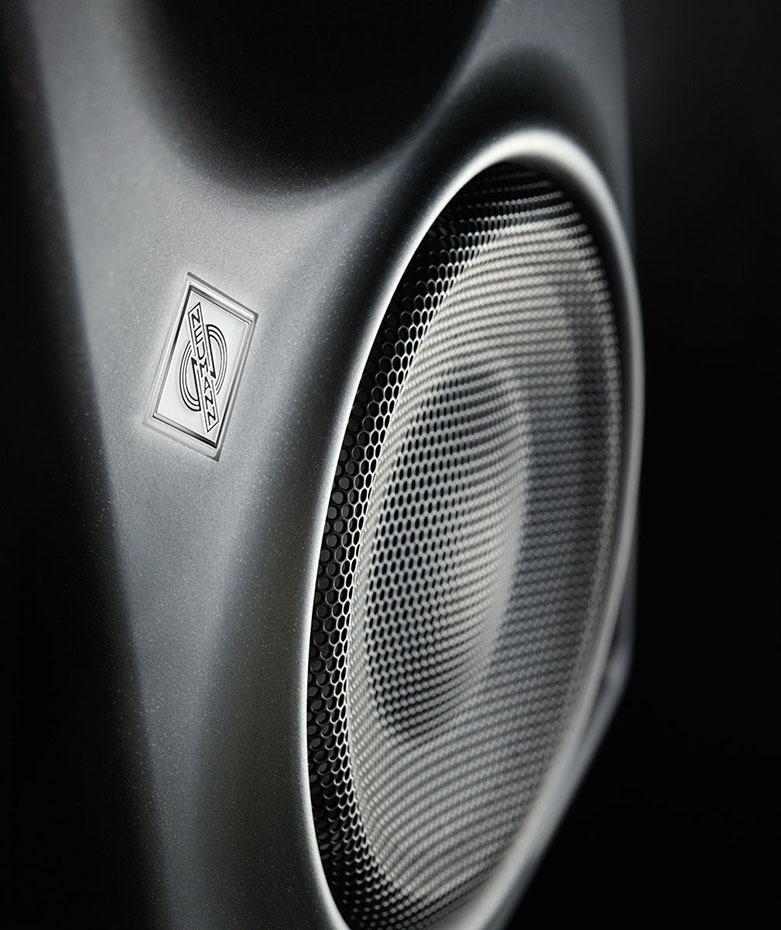

Tieftöner 100 mm (4"), mit integriertem schwarzen Metallgitter

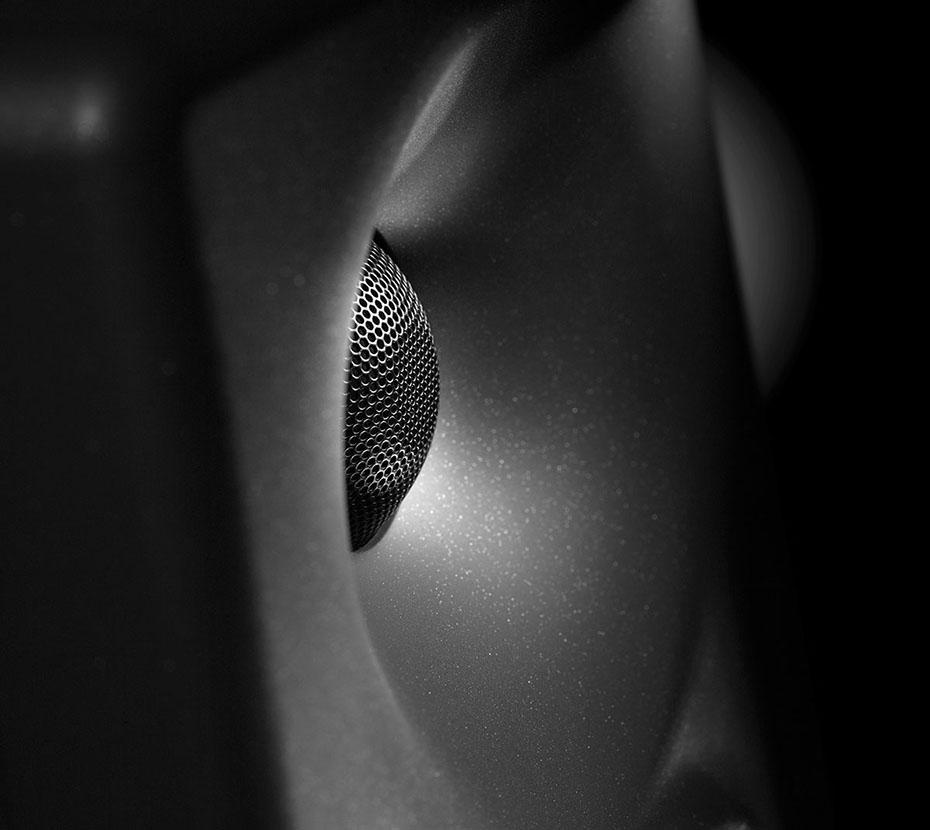

Hochtöner 25 mm (1"), mit integriertem schwarzen Metallgitter
Montagepunkte 2 x M6-Gewinde auf der Gehäuserückseite, Abstand: 70 mm, Tiefe: 16 mm
Abmessungen (H x B x T) 233 x 154 x 194 mm
Verpackungsmaße (H x B x T) 415 x 365 x 280 mm
Internes Nettovolumen / externes Volumen 3,7 Liter / 7.0 Liter
Gewicht 3,4 kg
Lieferumfang
1x KH 80 DSP
1 oder 2 Netzkabel (je nach Variante)
4x selbstklebende Füße
1x Beiblatt "Getting Started Quickly"
1x Sicherheitshinweise
Montagematerial / Zubehör Für die Stativmontage
(z.B. K&M 26750, 26735)
KH 80 DSP + LH 61 + LH 28 + Stativ
Für die Montage auf Monitorstativ
(z.B. K&M 26790, 26795)
KH 80 DSP+ LH 61 + LH 48 + Monitorstative
Für die Lichtstativmontage
KH 80 DSP + LH 61 + LH 29 + Stativ
Für die Montage auf Mikrofonstativ
KH 80 DSP + LH 61 + Mikrofonstativ
Für die Montage auf Subwoofer
KH 80 DSP + LH 61 + LH 28 + Stange + KH 870
KH 80 DSP + LH 61 + LH 37 + KH 870
Oberflächenmontage (Tisch oder Boden)
KH 80 DSP + LH 61 + Oberfläche
KH 80 DSP + LH 61 + LH 43 + Oberfläche
KH 80 DSP + LH 61 + LH 47 + LH 43 + Oberfläche
KH 80 DSP + LH 61 + LH 47 + LH 46 + Oberfläche
KH 80 DSP + LH 65 + Oberfläche
An einer Omnimount- oder VESA-Halterung
KH 80 DSP + LH 64 + Omnimount-Halterung
KH 80 DSP + LH 64 + VESA-Halterung
Für die Wandmontage
KH 80 DSP + LH 32 + Wand
KH 80 DSP + LH 61 + LH 47 + LH 45 + Wand
Für die Deckenmontage
KH 80 DSP + LH 61 + Decke
KH 80 DSP + LH 61 + LH 43 + Decke
KH 80 DSP + LH 61 + LH 47 + LH 43 + Decke
KH 80 DSP + LH 61 + LH 47 + LH 46 + Decke
An einer Lichttraverse oder Truss
KH 80 DSP + LH 61 + LH 29 + TV-Zapfen + Traverse
Weiteres Zubehör
PAK 1
24bit 48 kHz Signalverarbeitung
Controlpanel für Standby und Acoustical Control
elektronische Peak-/Thermo-Limiter Schutzschaltung getrennt für Tief- und Hochtöner
Eingangs-/Ausgangs-Pegelregler
linearphasiges DSP-Frequenzweiche 8. Ordnung
externer 4-stufiger Akustikregler für Low-Mid oder interne automatische oder manuelle Raumakorrektur (Shelf Precision Alignment) mit max. 8 IIR-Filtern plus global wirkenden Low/High Shelf Balance-Filtern
70-ms-Delay-Funktion für Laufzeit- und Lipsync-Einstellungen
Eigenstörgeräusch <20 dB(A) in 10 cm
