Vollständige Beschreibung
Dafür wurde zusätzlich als Klang-regelung eine 4-Band Filterschaltung in das Gerät integriert.
Das Schaltungskonzept der PDI-CTC basiert auf einer reinrassigen Röhrenschaltung mit Ausgangsübertrager,...
mehr lesenDafür wurde zusätzlich als Klang-regelung eine 4-Band Filterschaltung in das Gerät integriert.
Das Schaltungskonzept der PDI-CTC basiert auf einer reinrassigen Röhrenschaltung mit Ausgangsübertrager, der das symmetrische Ausgangssignal an die XLR-Buchsen liefert und gleichzeitig eine galvanische Trennung bewirkt. Der Signalweg einschließlich der Filterschaltung ist somit frei von Halbleitertechnik.
Die PDI-CTC wird netzbetrieben, das eingebaute Netzteil erzeugt die für die Röhren notwendigen Spannungen.
Neben dem bei DI-Boxen üblichen Parallelausgang für das Eingangssignal und einem symmetrischen Mikrofonausgang bietet die PDI-CTC zusätzlich einen symmetrischen Ausgang mit Line-Pegel und einen unsymmetrischen niederohmigen Klinkenausgang.
Die Klangfilter umfassen den Bereich Bass, Tiefmitten, Hochmitten und Höhen. Die Filter sind „musikalisch“ ausgelegt, d.h. sie arbeiten relativ breitbandig. Damit im Bassbereich keine unerwünschten Rumpelfrequenzen und in den Höhen keine Frequenzen außerhalb des Audiobereichs angehoben werden, sind alle Filter mit sogenanntem glockenförmigen
Frequenzgang versehen. Um eine gute Wiederholgenauigkeit von einmal gefundenen Klangeinstellungen zu gewährleisten, hat Palmer die Filter als mehrstufig schaltbar ausgelegt. Jedes Band ist 0dB, +4dB, +8dB per Kippschalter einstellbar.
Die Grundidee, auf der die Schaltung der PDI-CTC aufbaut, ist einen möglichst kurzen Signalweg zu verwirklichen, damit die subtilen Klangeigenschaften der Röhre voll zur Geltung gelangen. Aus diesem Grund wurde auch auf einen Lautstärkeregler verzichtet. Die Schaltung bietet so viel Dynamik, dass erst bei mehr als +30dBu am Line-Ausgang eine Signalbegrenzung eintritt.
Somit ist die PDI-CTC für alle üblichen Instrumente geeignet, z.B. Bass-Gitarre, elektro-akustische Gitarre, elektrische Gitarre, (sofern ein Cleansound gewünscht ist) Keyboards, Synthesizer und mehr.
Technische Daten
Tube complement: 1x ECC83/12AX7, 1x ECC82/12AU7
Inputs: 1 x ¼“ jack socket, input impedance 1M?, max. level +4dBu
Outputs: 1 x ¼“ jack socket (PARALLEL OUTPUT)
1 x ¼...
mehr lesen
Tube complement: 1x ECC83/12AX7, 1x ECC82/12AU7
Inputs: 1 x ¼“ jack socket, input impedance 1M?, max. level +4dBu
Outputs: 1 x ¼“ jack socket (PARALLEL OUTPUT)
1 x ¼“ lo-Z jack socket, +4 dB (BUFFERED OUTPUT), output impedance < 1k?
1 x XLR/m mic level, approx. gain +4 dB, output impedance < 200?,
transformer balanced w/ground lift switch (MIC OUT)
1 x XLR/m line level, approx. gain +24 dB, output impedance < 600?,
transformer balanced w/ground lift switch, max. output level
before clipping +30dBu (LINE OUT).
XLR wiring: pin 1 = shield/ground, pin 2 = hot, in phase with the input signal, pin 3 = cold, out of phase with the input signal
Passive 4-band RCL filters for bass, low mids, high mids, and highs, bell shape, each switchable from linear (0dB) to +4dB, or +8dB
Integrated power supply, input voltages switchable from 100V - 240V
Average power consumption: approx. 10W, fuse: T3.15A
Dimensions: approx. 220mm W x 210mm D (235mm incl. handles) x 88mm H (w/o rubber feet)

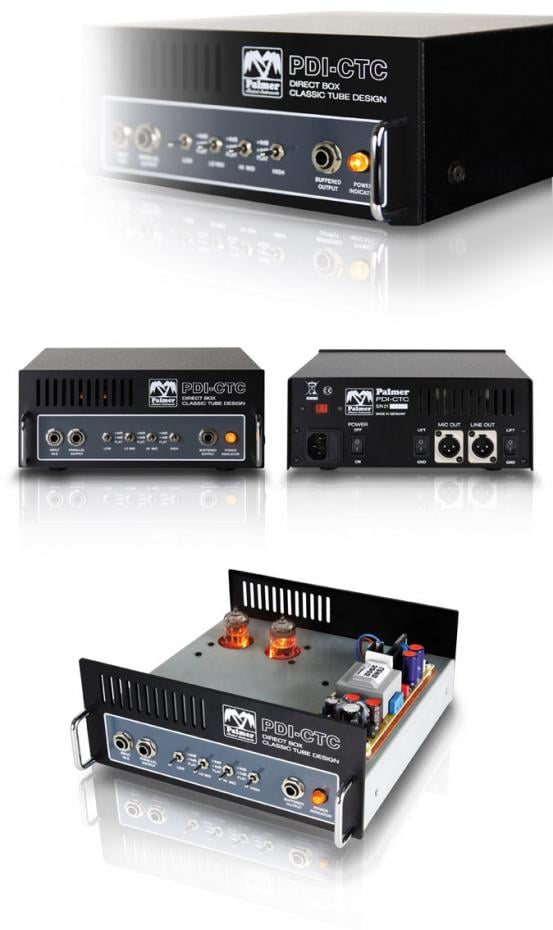

Palmer PDICTC Tube DI-Box
