Vollständige Beschreibung

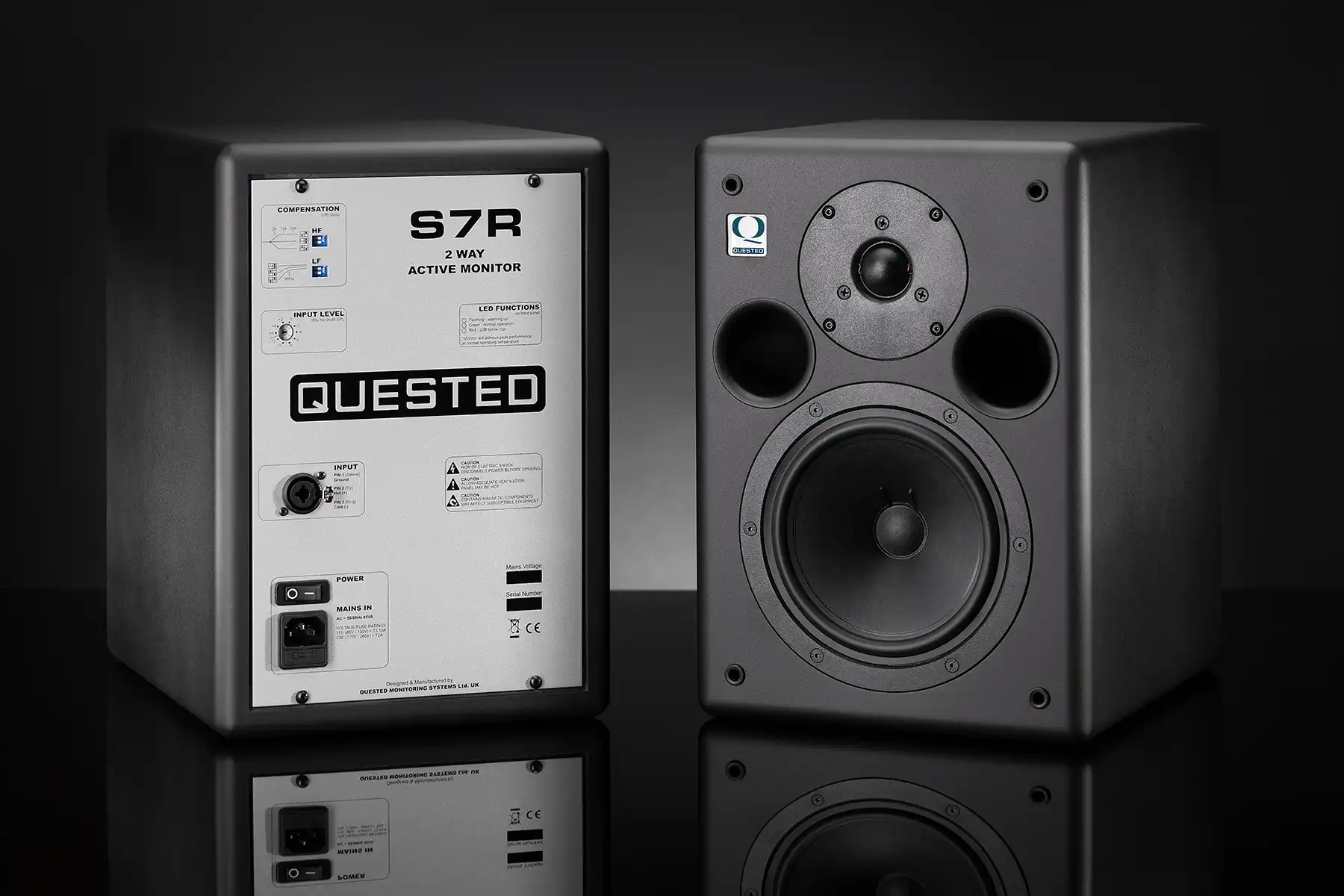

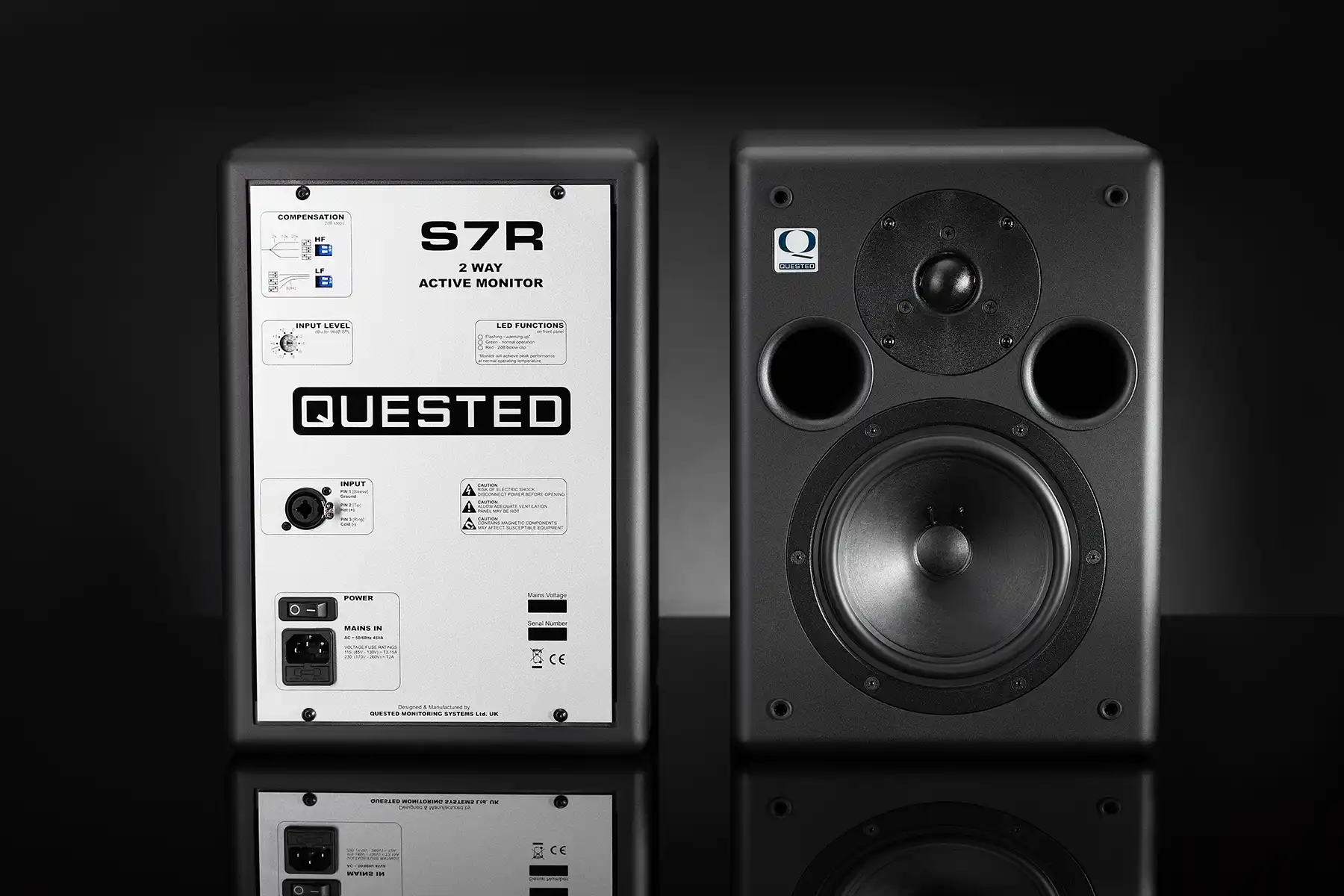

Als Nahfeldmonitor mit kompakten Abmessungen entwickelt, eignet sich die S7R für eine Vielzahl an Aufgaben. Das frontseitige Dual-Bassreflexsystem reduziert nicht nur Turbulenzen auf ein Minimum,...
mehr lesenAls Nahfeldmonitor mit kompakten Abmessungen entwickelt, eignet sich die S7R für eine Vielzahl an Aufgaben. Das frontseitige Dual-Bassreflexsystem reduziert nicht nur Turbulenzen auf ein Minimum, sondern erlaubt auch eine wandnahe Platzierung der S7R. Der 28-mm-Hochtöner wird mit satten 70 Watt sinus angesteuert, der großzügige Endstufen-Headroom sorgt dabei für eine extrem ausgewogene und transparente Höhenwiedergabe; die Endstufe des 6,5“-Tieftöners leistet 120 Watt sinus.
Auf der Rückseite der S7R lässt sich die Eingangsempfindlichkeit mit einem 10-stufigen Drehschalter einstellen, Höhen und Tiefen können bei Bedarf jeweils per DIP-Schalter angepasst werden. Die S7R ist mit einer Überhitzungs- und Subsonic-Schutzschaltung ausgerüstet, das frontseitige Quested-Logo dient auch als Betriebs-LED (grün) und Clipping-Anzeige (rot).
Die 25 cm breite und knapp 12 kg schwere S7R besticht mit einer äußerst neutralen, artikulierten und akkuraten Wiedergabe sowie einem exzellenten Stereobild mit detaillierter Tiefenstaffelung. Sie eignet sich für eine große Bandbreite an Musikstilen von akustischem Jazz über Pop und Rock bis hin zu House und Techno.
Der Frequenzgang reicht von 68 Hz bis 20 kHz, wenn man eine Toleranz von ±2 dB zugrunde legt bzw. 58 Hz im Bass mit -6 dB. Wer den Übertragungsbereich seiner S7R-Abhöre nach unten erweitern möchte, kann sie mit dem SB10R Subwoofer kombinieren, der im Tiefbass souverän bis 25 Hz spielt (17 Hz/-6 dB).
Als optionales Originalzubehör sind Frontbespannung (S7R Grille) und Monitorständer (STS-L) erhältlich. Die S7R wird in Ottery St. Mary, Devon (UK) handgefertigt, Quested gewährt 5 Jahre Herstellergarantie.
Technische Daten
Abmessungen
244 x 302 x 347 mm
Gewicht
11,7 kg
Tieftöner
6,5" (165 mm)
Hochtöner
1,1" (28 mm )
max. Schalldruck
105 dB (einzeln), rosa Rauschen @ 1 m, Leq 1 Minute; 111 dB (Paar), rosa Rausch...
mehr lesen
Abmessungen
244 x 302 x 347 mm
Gewicht
11,7 kg
Tieftöner
6,5" (165 mm)
Hochtöner
1,1" (28 mm )
max. Schalldruck
105 dB (einzeln), rosa Rauschen @ 1 m, Leq 1 Minute; 111 dB (Paar), rosa Rauschen @ 1 m, Leq 1 Minute
Frequenzgang
68 Hz - 20 kHz (±2 dB); 58 Hz - 22 kHz (-6 dB)
Eingänge
Combo-Buchse XLR3F und 6,35 mm TRS-Klinke (symmetrisch)
Impedanz
10 kOhm, elektronisch symmetriert, mit HF-Filter
Belegung
Pin 1 (Schaft) Masse, Pin 2 (Spitze) hot, Pin3 (Ring) cold
Empfindlichkeit
-12 dBu bis +6 dBu bei 96 dB SPL @ 1 m, wählbar mit rückwärtigem Drehschalter (10 Positionen)
Subsonic-Filter
-3 dB @ 30 Hz, 24 dB/Oktave
Ultrasonic-Filter
-3 dB @ 75 kHz, 4 dB/Oktave
Frequenzweiche
Trennfrequenz 1,19 kHz
LF EQ
2 Positionen schaltbar (-2 dB/-4 dB @ 65 Hz)
HF EQ
2 Positionen schaltbar (-2 dB/+2 dB @ 10 kHz)
LF Ausgangsleistung
120 W RMS*
HF Ausgangsleistung
70 W RMS*
*maximal 5 Minuten Dauerbetrieb
*freie Luftzirkulation am Kühlblech (10 cm Abstand), Umgebungstemperatur max 30°
THD
0,03% bis 1 dB unterhalb Clipping (20 Hz - 20 kHz), typ. 0,005% @ 1 kHz
Störabstand
-100 dB (zu Clipping)
Bezugspegel
0 dBu = 775 mV
Betriebsanzeige
blinkt grün (Aufwärmphase); dauerhaft grün (Betrieb)
Clipping
blinkt rot (2 dB vor Clipping)
Schutzschaltung
dauerhaft rot, verweist auf Überhitzung (die Box wird automatisch stummgeschaltet, bis die Endstufe auf 20° C abgekühlt ist) oder Betriebsstörung
Stromversorgung
115 V oder 230 V @ 50-60 Hz (intern umsteckbar)
Ruhestrom
18 Watt
Stromaufnahme
75 Watt (typisch)
max. Stromaufnahme
140 Watt
