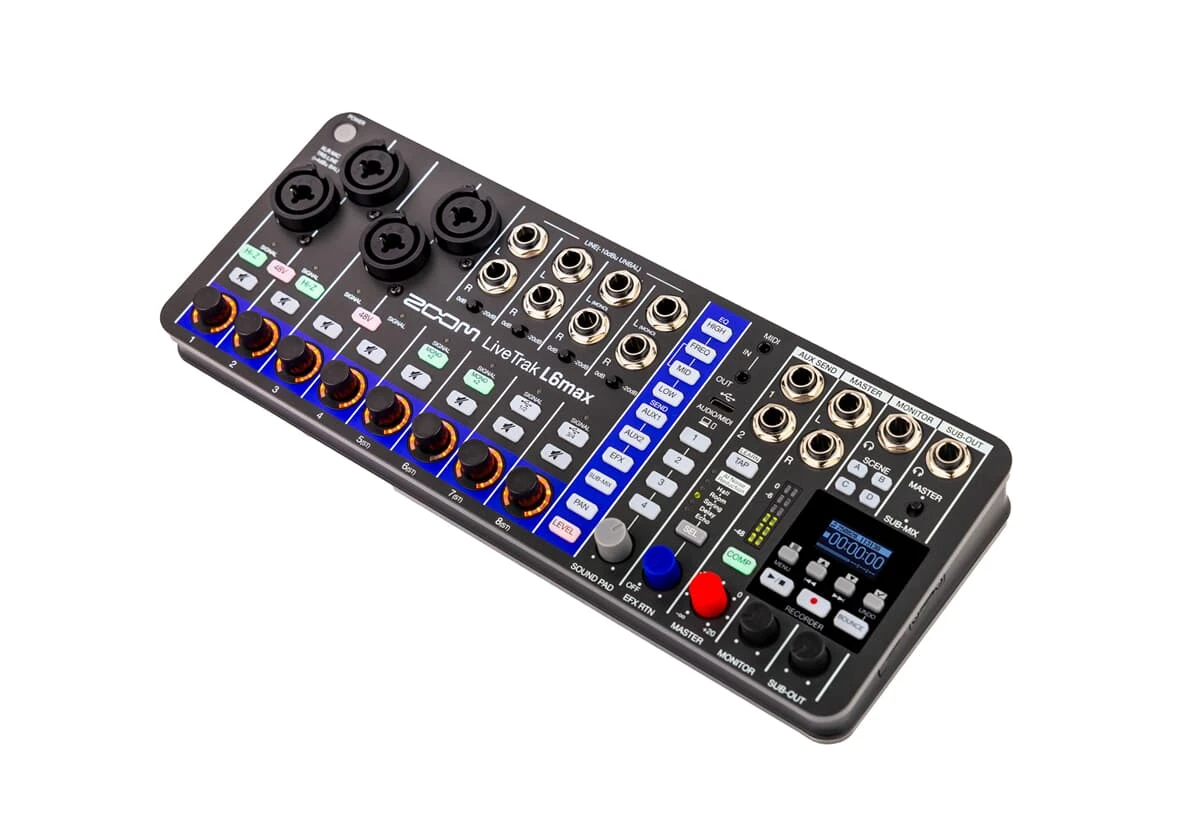

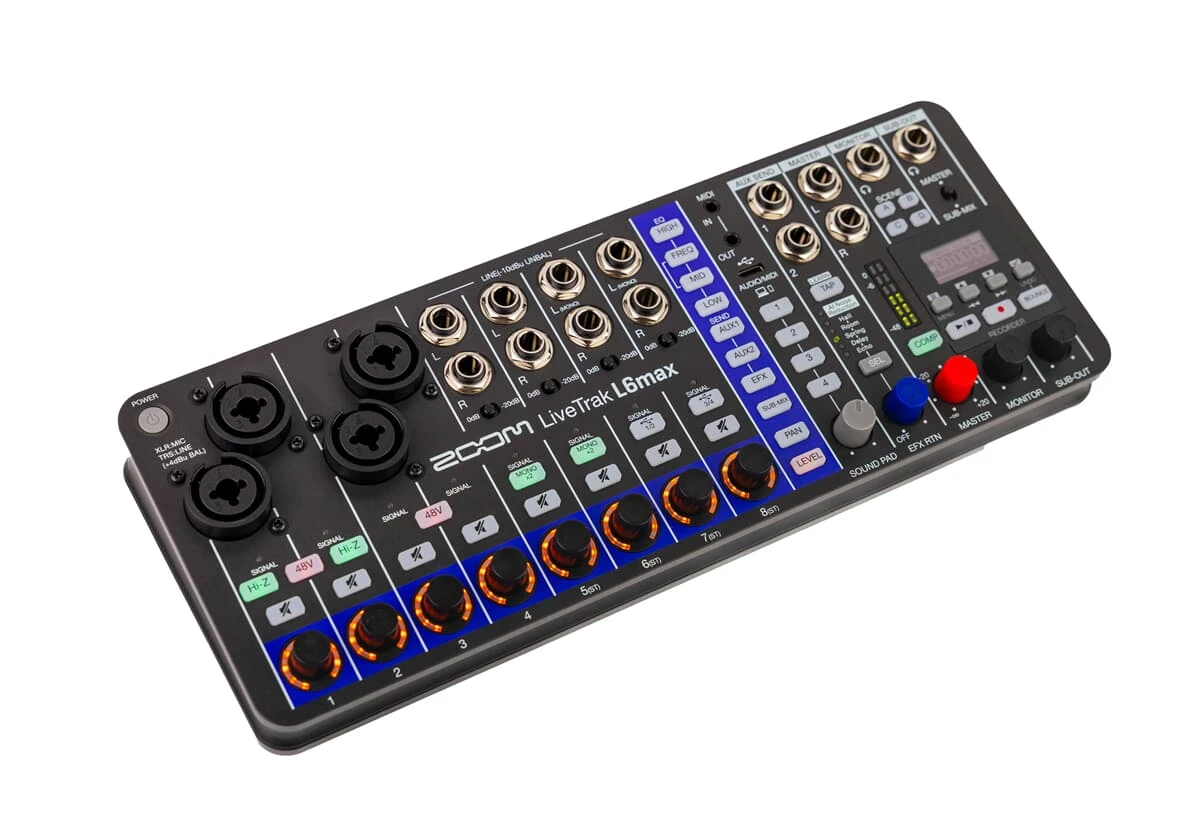

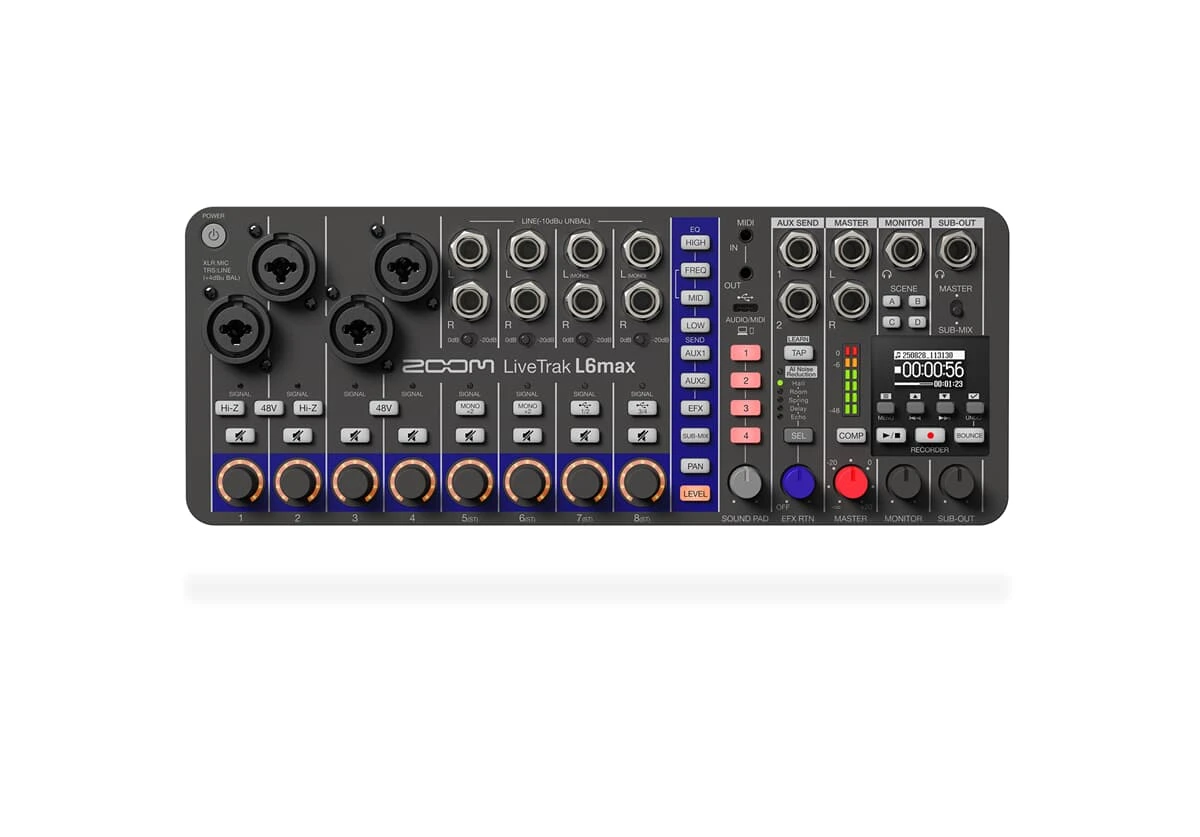

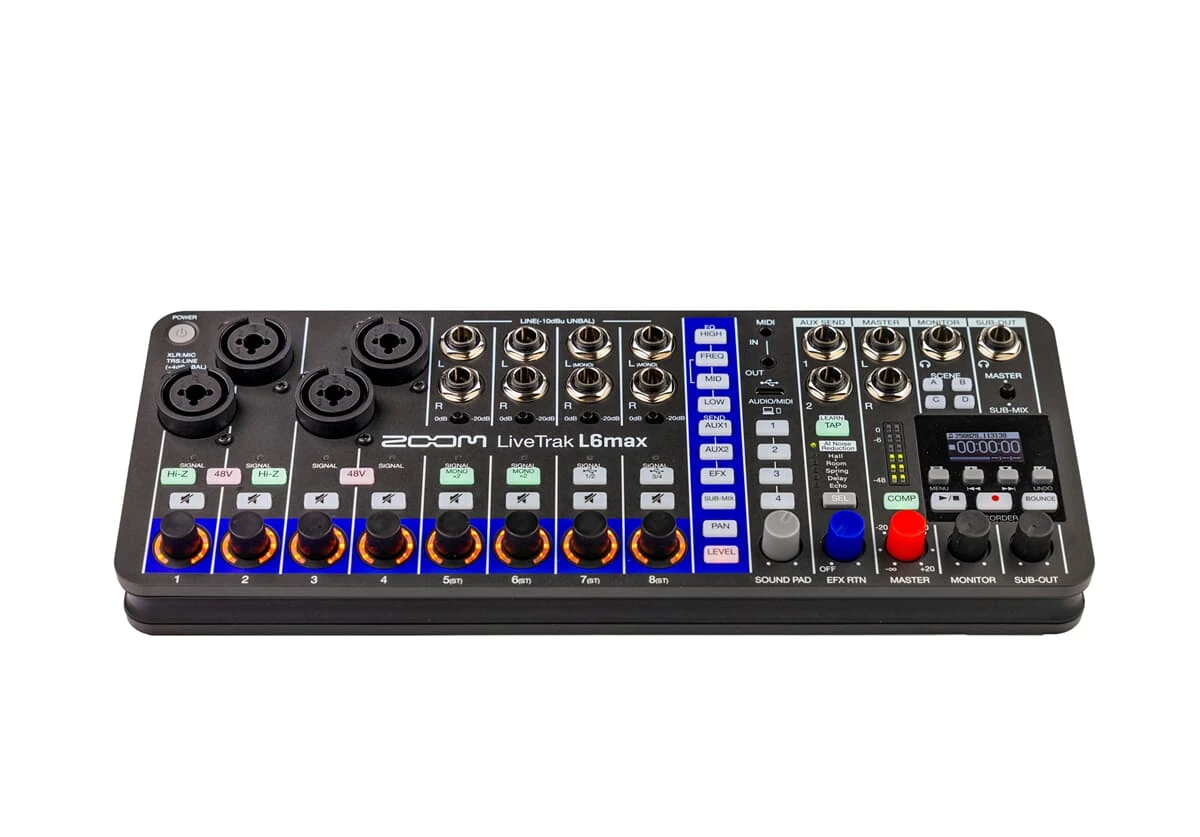

Technische Daten
Eingänge
MIC/LINE (Mono): 4 Eingänge
LINE (Stereo): 4
Ausgänge
AUX SEND (Mono): 2
MASTER (Stereo): 1
MONITOR (Stereo): 1
SUB-OUT (Stereo): 1
Anschlüsse (MIC/LINE)
4 × XLR/TRS-Kombibu...
mehr lesen
Eingänge
MIC/LINE (Mono): 4 Eingänge
LINE (Stereo): 4
Ausgänge
AUX SEND (Mono): 2
MASTER (Stereo): 1
MONITOR (Stereo): 1
SUB-OUT (Stereo): 1
Anschlüsse (MIC/LINE)
4 × XLR/TRS-Kombibuchsen (XLR: 2 HOT, TRS: TIP HOT)
Eingangsverstärkung: keine Einstellung erforderlich (zwei A/D-Wandler-Schaltungen)
Eingangsimpedanz: XLR ≥ 3,8 kΩ; TRS ≥ 18 kΩ (Hi-Z aus) / ≥ 1 MΩ (Hi-Z ein)
Maximaler Eingangspegel: XLR +4 dBu, TRS +24 dBu
Phantomspeisung: +48 V, Kanal insgesamt ≤ 20 mA
Line-Eingänge
Anschlüsse: 8 × TS-Klinkenbuchsen
Eingangsimpedanz: ≥ 30 kΩ
Maximaler Eingangspegel: +4 dBu (PAD 0 dB), +24 dBu (PAD −20 dB)
Aux-Send
Anschlüsse: 2 × TRS-Klinkenbuchsen (impedanzsymmetrisch)
Maximaler Ausgangspegel: +9,5 dBu
Ausgangsimpedanz: 147 Ω
Master-Ausgang
Anschlüsse: 2 × TRS-Klinkenbuchsen (symmetrisch)
Maximaler Ausgangspegel: +15 dBu
Ausgangsimpedanz: 147 Ω
Monitor / Sub-Out
Anschluss: TRS-Klinkenstecker
Maximaler Ausgangspegel: 50 mW + 50 mW (63 Ω Last)
Ausgangsimpedanz: 14,7 Ω
Busse
Master: 1
Sub-Mix: 1
Aux-Send: 2
Send EFX: 1
Kanalzug-EQ
Höhen: 10 kHz, ±15 dB, Shelving
Mitten: 100 Hz – 8 kHz, ±15 dB, Peaking
Tief: 100 Hz, ±15 dB, Shelving
Pegelanzeigen: 6 Segmente
Send-Effekte: 6 Typen
Recorder
Maximal gleichzeitig aufnehmbare Spuren: 14
Maximal gleichzeitig abspielbare Spuren: 14
Aufnahmeformate: 48 kHz, 32 Bit Float, Mono/Stereo WAV

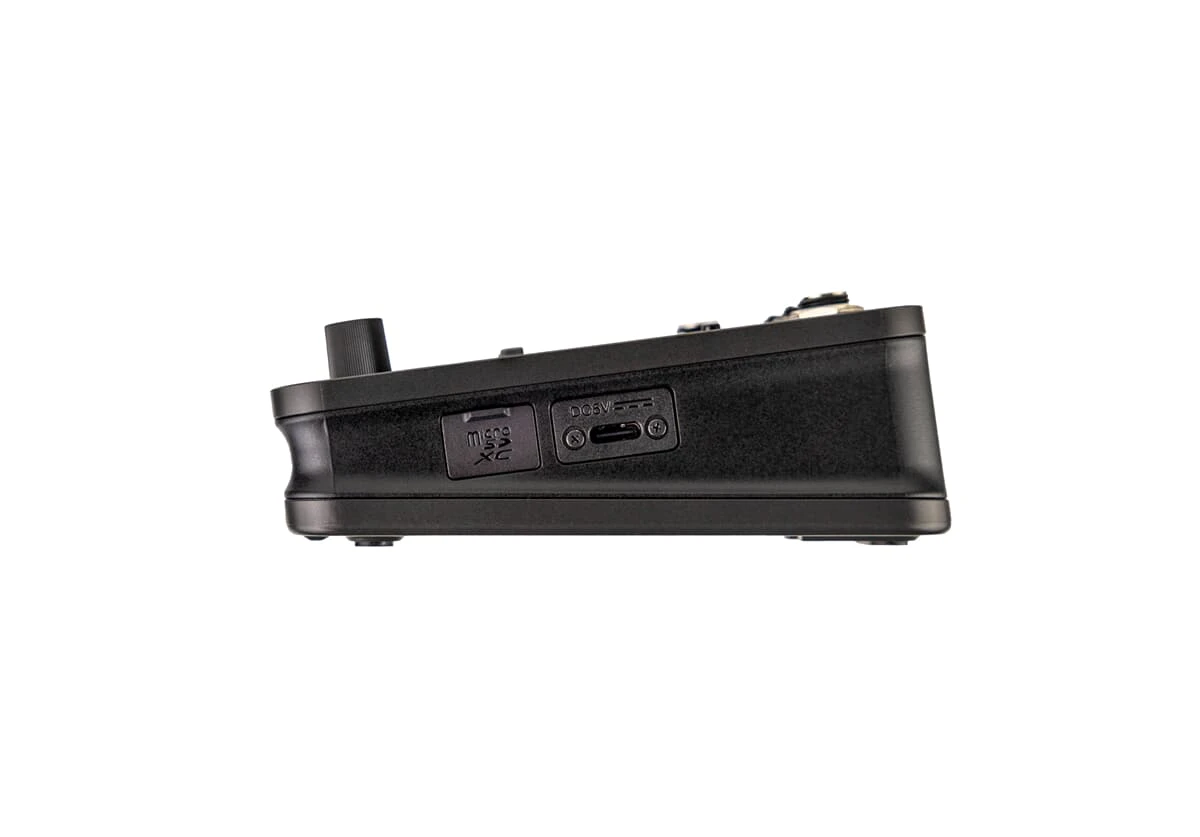

Aufnahmemedien: microSDHC / microSDXC (Klasse 10 oder höher, kompatible Karten siehe Zoom-Website)
Audio-Interface
Eingangskanäle: 14
Ausgangskanäle: 4
Abtastfrequenz: 48 kHz
Bittiefe: 32 Bit Float / 24 Bit
Schnittstelle: USB 2.0 (High Speed, Mass Storage Class)
Frequenzgang: 20 Hz – 20 kHz (−1,0 dB / +0,5 dB)
Äquivalentes Eingangsrauschen: −120 dBu oder weniger (IHF-A, bei 150 Ω Eingang)
Display
128 × 64 OLED
Stromversorgung
Stromversorgung: 4 × AA-Batterien (Alkali, Lithium oder wiederaufladbare NiMH), Netzteil (ZOOM AD-17: DC 5 V/1 A), USB-Bus-Stromversorgung unterstützt
Leistungsaufnahme: max. 5 W
Geschätzte kontinuierliche Aufnahmezeit (14-Spur-Aufnahme, Phantomspeisung ausgeschaltet, Kopfhörer verwendet (63 Ω Last), kein MASTER-Ausgang):
Alkali: ~1,5 h
NiMH (1900 mAh): ~2,5 h
Lithium: ~5 h

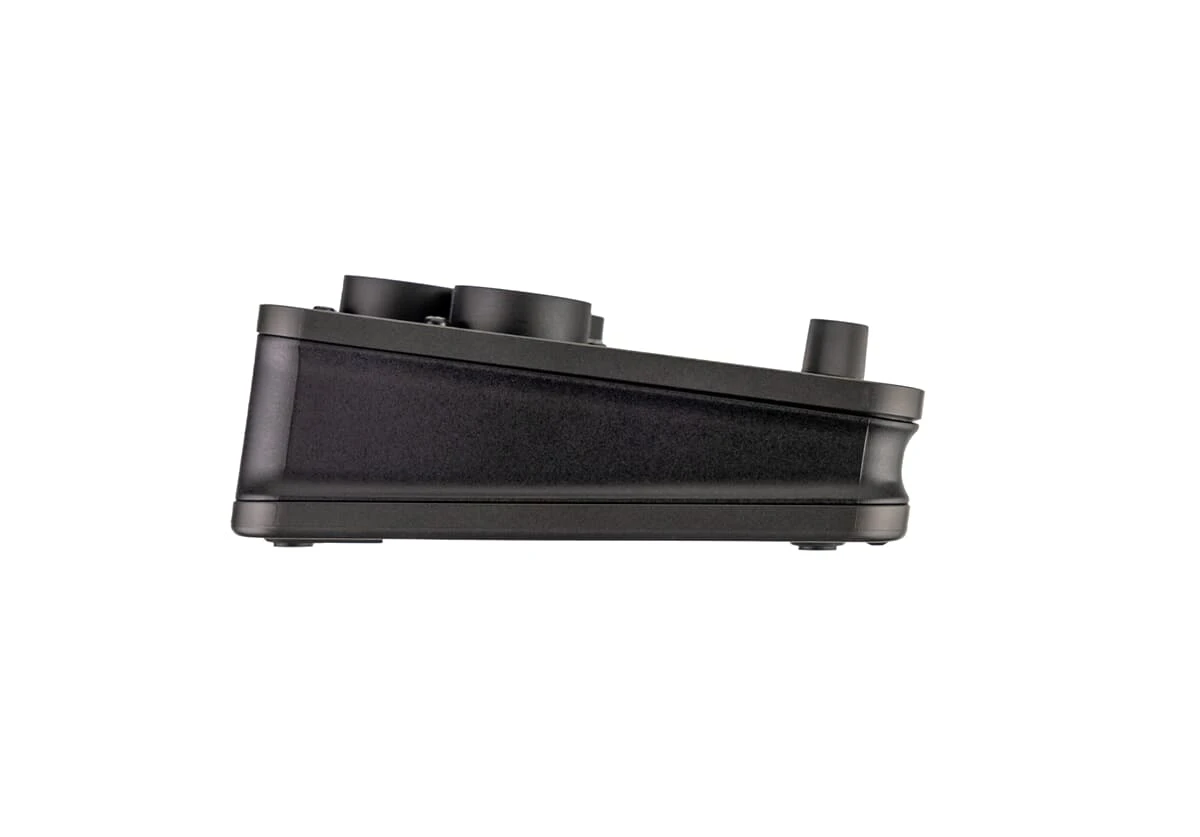

Abmessungen/Gewicht
284 mm (B) × 114 mm (T) × 46,5 mm (H)
Gewicht (nur Hauptgerät): 673 g
Gewicht (inklusive Batterien): 767 g
2-Spur-Digital-Mixer
Flexibles Routing dank AUX-Sends
Zwei AUX-Sends mit Pre-/Post-Fader-Abgriffen für nahtloses Routing.
Szenenspeicher
Speichern Sie bis zu vier Mixer-Snapshots und laden Sie sie zu jedem Zeitpunkt auf Tastendruck.
Sound-Pads mit MIDI-Sync
Triggern Sie Jingles, Sound-Effekte oder Samples nach Bedarf.
Für Live-Elektro-Performances können die Sound-Pads auch auf eine MIDI-Clock synchronisiert werden.
